Qual é o tamanho padrão do conector de alimentação DC?

Otomada de alimentação DC padrãotamanho refere-se às dimensões e especificações comuns usadas para conectores de alimentação CC em vários dispositivos e sistemas eletrônicos. Neste guia abrangente, nos aprofundaremos nos tamanhos padrão, configurações, aplicações e considerações associadas aos conectores de alimentação CC.

1. Tamanhos e configurações padrão:

Os tamanhos padrão mais comuns para conectores de alimentação DC são 2,1 mm e 2,5 mm, referindo-se ao diâmetro interno do conector.

O diâmetro externo do conector normalmente varia de 5,5 mm a 6,5 ​​mm, dependendo do projeto e do fabricante específicos.

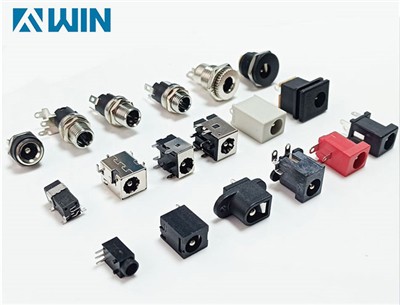

Os conectores de alimentação CC estão disponíveis em várias configurações, incluindo montagem em PCB, montagem em painel e montagem em cabo, para acomodar diferentes requisitos de instalação.

2. Aplicações:

As tomadas de alimentação CC são amplamente utilizadas em dispositivos eletrônicos e sistemas para fornecer entrada de energia CC, como laptops, roteadores, modems, TVs, monitores, iluminação LED e equipamentos de áudio/vídeo.

Eles também são comumente encontrados em adaptadores de energia, carregadores e dispositivos operados por bateria, servindo como interface entre a fonte de energia e o dispositivo.

3. Considerações para Seleção:

Classificação de tensão e corrente: Os conectores de alimentação CC devem ser selecionados com base em suas classificações de tensão e corrente para garantir a compatibilidade com a fonte de alimentação e os requisitos do dispositivo.

Polaridade: Os conectores de alimentação CC estão disponíveis em configurações de centro positivo e centro negativo, e é crucial combinar a polaridade com os requisitos do dispositivo para evitar danos.

Durabilidade Mecânica: Considere a durabilidade mecânica do conector de alimentação CC, incluindo fatores como ciclos de inserção, resistência de contato e robustez para garantir um desempenho confiável ao longo do tempo.

Tipo de montagem: Escolha o tipo de montagem apropriado (montagem em PCB, montagem em painel ou montagem em cabo) com base nos requisitos de instalação e no espaço disponível no dispositivo ou sistema.

Tipo de conector: determine se um conector reto ou em ângulo reto é necessário com base no layout e nas restrições de design do dispositivo ou sistema.

4. Compatibilidade e intercambialidade:

Apesar dos tamanhos padrão, é essencial verificar a compatibilidade e intercambialidade entre tomadas de alimentação CC e adaptadores ou cabos de alimentação para garantir a funcionalidade adequada.

Alguns fabricantes podem divergir ligeiramente dos tamanhos ou especificações padrão, por isso é aconselhável consultar as fichas técnicas e especificações fornecidas pelo fabricante.

5. Vantagens e Versatilidade:

Os conectores de alimentação CC padrão oferecem vantagens em termos de compatibilidade, disponibilidade e facilidade de integração em uma ampla variedade de dispositivos e sistemas eletrônicos.

Suas dimensões e configurações padronizadas facilitam a interoperabilidade e simplificam o processo de projeto e fabricação para OEMs e fabricantes de eletrônicos.

6. Tendências e desenvolvimentos futuros:

Com os avanços nas tecnologias de fornecimento de energia, como USB Power Delivery (USB-PD) e USB Type-C, há uma tendência crescente para conectores de energia universais que podem fornecer níveis de energia mais elevados e suportar fluxo de energia bidirecional.

No entanto, os conectores de alimentação CC padrão continuarão a desempenhar um papel significativo em muitas aplicações onde requisitos específicos de tensão e corrente precisam ser atendidos de forma confiável e eficiente.

Em resumo, o tamanho padrão do conector de alimentação DC, normalmente 2,1 mm ou 2,5 mm, é um componente onipresente usado em vários dispositivos e sistemas eletrônicos para fornecer entrada de energia DC. Compreender as especificações, considerações e aplicações associadas aos conectores de alimentação CC é essencial para a seleção e integração adequadas em projetos eletrônicos.
